सिंगल स्लॉट BeCu फिंगर स्टॉक

सिंगल स्लॉट BeCu फिंगर स्टॉक का उपयोग EMI शील्डिंग गास्केट या ESD कॉन्टैक्ट्स में किया जा सकता है। 7.6 मीटर की लंबाई वाले कॉइल में कुछ मानक भी उपलब्ध हैं। उत्पाद विरूपण के बिना 100000 बार संकुचित किया जा सकता है।

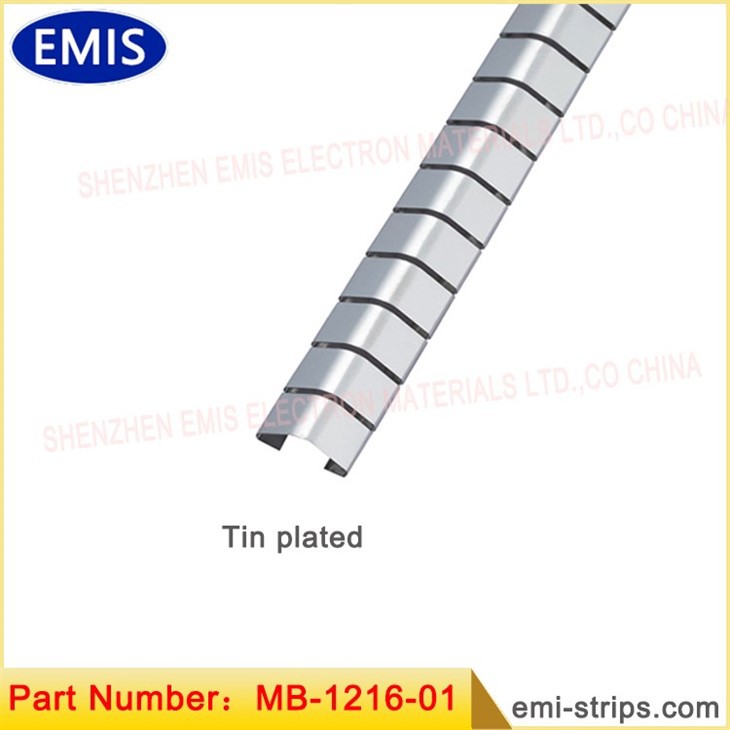

नोट:एमबी-1116-01 मोटाई=0.089मिमी;एमबी-1216-01 मोटाई=0.05मिमी, अन्य आकार समान।

फिंगर स्टॉक और गैसकेट प्रारूप का भाग संख्या उंगली: एमबी -1/2XXX-एए

टिप्पणियाँ:

एम: धातु के रूप में प्रतिनिधित्व; बी: बेरिलियम तांबे के रूप में प्रतिनिधित्व;

1: कच्चे माल की सामान्य मोटाई के रूप में प्रतिनिधित्व करते हैं;

2: पतली मोटाई या अल्ट्रा सॉफ्ट प्रक्रिया के रूप में प्रतिनिधित्व करें;

XXX: अद्वितीय भाग संख्या के रूप में प्रतिनिधित्व करें;

{{0}} के बराबर AA: असेम्बली उत्पाद; 01: चमकदार फिनिश; 0N: प्लेटिंग Ni;

{{0}}एस: टिन चढ़ाना;0जेड: जस्ता चढ़ाना;0जी: सोना चढ़ाना;0ए: चढ़ाना एजी।

एमएस (पी) -XXXX - एए

टिप्पणियाँ: एम: धातु के रूप में प्रतिनिधित्व; एस: उपरोक्त के रूप में एसयूएस, अन्य वस्तुओं के रूप में प्रतिनिधित्व करते हैं।

न्यूनतम स्लॉट निर्माण लागत।

एकल स्लॉट BeCu फिंगर स्टॉक और गास्केट की स्थापना विधियाँ: स्लॉट माउंटेड भागों को स्लॉट्स का उपयोग करके आसानी से स्थापित किया जाता है जहाँ द्वि-दिशात्मक संचलन की आवश्यकता होती है। बस भाग को एक स्लॉट में इंस्टॉल करें और इसे दूसरे स्लॉट में या फ्रेम के किनारे पर स्नैप करें; जैसे:एमबी-1216-01/1116-01/1136-01 आदि।

निम्नलिखित इलेक्ट्रॉनिक संलग्नक अनुप्रयोगों में ग्राउंडिंग और परिरक्षण के लिए आदर्श।

फ्रंट पैनल हैंडल - चेसिस कवर।

प्लग-इन इकाइयां - बैकप्लेन।

सब्रैक असेंबली।

7.6 मीटर की लंबाई वाले कॉइल में कुछ मानक भी उपलब्ध हैं।

इलेक्ट्रॉनिक्स और दूरसंचार के क्षेत्र में, इलेक्ट्रोमैग्नेटिक इंटरफेरेंस (ईएमआई) और इलेक्ट्रोस्टैटिक डिस्चार्ज (ईएसडी) महत्वपूर्ण चुनौतियां पेश करते हैं। जैसे-जैसे इलेक्ट्रॉनिक उपकरण अधिक कॉम्पैक्ट और इंटरकनेक्ट होते जाते हैं, प्रभावी EMI शील्डिंग और ESD सुरक्षा की आवश्यकता सर्वोपरि हो जाती है। एक समाधान जिसने अपनी बहुमुखी प्रतिभा और विश्वसनीयता के लिए मान्यता प्राप्त की है, वह सिंगल स्लॉट बीकू फिंगर स्टॉक है।

सिंगल स्लॉट BeCu फिंगर स्टॉक बेरिलियम कॉपर (BeCu) मिश्र धातु से बना एक लचीला और लचीला गैसकेट है, जो अपनी उत्कृष्ट विद्युत चालकता और यांत्रिक गुणों के लिए प्रसिद्ध है। यह फिंगर स्टॉक विभिन्न प्रकार के अनुप्रयोगों में विश्वसनीय ईएमआई शील्डिंग और ईएसडी संपर्क प्रदान करने के लिए डिज़ाइन किया गया है, जो इसे दूरसंचार, एयरोस्पेस, ऑटोमोटिव और मेडिकल इलेक्ट्रॉनिक्स जैसे उद्योगों के लिए एक आदर्श विकल्प बनाता है।

सिंगल स्लॉट बीक्यू फिंगर स्टॉक की उल्लेखनीय विशेषताओं में से एक इसकी अनुकूलता है। इसका उपयोग ईएमआई परिरक्षण गास्केट में किया जा सकता है, जो आमतौर पर इलेक्ट्रॉनिक बाड़ों से विद्युत चुम्बकीय विकिरण के रिसाव को रोकने के लिए नियोजित किया जाता है। ये गास्केट एक प्रवाहकीय अवरोध पैदा करते हैं जो संवेदनशील घटकों को घेरते हैं, बाहरी विद्युत चुम्बकीय क्षेत्रों से हस्तक्षेप के जोखिम को कम करते हैं और इलेक्ट्रॉनिक उपकरणों के उचित कामकाज को सुनिश्चित करते हैं।

इसके अलावा, सिंगल स्लॉट BeCu फिंगर स्टॉक का उपयोग ESD संपर्क के रूप में भी किया जाता है, जो इलेक्ट्रोस्टैटिक डिस्चार्ज को संवेदनशील सर्किट्री से दूर करने में मदद करता है। इलेक्ट्रोस्टैटिक डिस्चार्ज इलेक्ट्रॉनिक घटकों के लिए अपूरणीय क्षति का कारण बन सकता है, जिससे खराबी या पूर्ण उपकरण विफलता भी हो सकती है। फिंगर स्टॉक को ईएसडी संपर्क के रूप में नियोजित करके, निर्माता ईएसडी घटनाओं के खिलाफ अपने उत्पादों की रक्षा कर सकते हैं, उनकी लंबी उम्र और विश्वसनीयता सुनिश्चित कर सकते हैं।

सिंगल स्लॉट BeCu Finger Stock विशिष्ट एप्लिकेशन आवश्यकताओं के आधार पर विभिन्न रूपों और कॉन्फ़िगरेशन में आता है। कुछ मानक 7.6 मीटर की लंबाई वाले कॉइल में उपलब्ध हैं, जिससे विभिन्न इलेक्ट्रॉनिक बाड़ों में आसान अनुकूलन और स्थापना की अनुमति मिलती है। यह लचीलापन इंजीनियरों और डिजाइनरों को इष्टतम ईएमआई परिरक्षण और ईएसडी सुरक्षा सुनिश्चित करने के लिए आकार और आकारों की एक विस्तृत श्रृंखला को फिट करने के लिए फिंगर स्टॉक को अनुकूलित करने में सक्षम बनाता है।

सिंगल स्लॉट BeCu Finger Stock के प्रमुख लाभों में से एक इसका असाधारण स्थायित्व है। इसके लचीलेपन के बावजूद, फिंगर स्टॉक बिना किसी विरूपण के 100,000 बार तक संपीड़न का सामना करने में सक्षम है। यह संपत्ति उन अनुप्रयोगों में महत्वपूर्ण है जहां इलेक्ट्रॉनिक बाड़ों को बार-बार खोलना और बंद करना होता है, जैसे कि हटाने योग्य बैटरी डिब्बों या एक्सेस पैनल वाले उपकरणों में। फिंगर स्टॉक की दीर्घायु और विश्वसनीयता इलेक्ट्रॉनिक उपकरणों के समग्र प्रदर्शन और जीवन काल में योगदान करती है।

उच्च-गुणवत्ता और विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए, उद्योग मानकों और दिशानिर्देशों का पालन करना आवश्यक है। सिंगल स्लॉट बीक्यू फिंगर स्टॉक विभिन्न मानकों का अनुपालन करता है, जिसमें ईएमआई परिरक्षण प्रभावशीलता और पर्यावरण नियमों से संबंधित हैं। चयन को अनुकूलित करने के लिए आपका स्वागत है।

BeCu फ़िंगरस्टॉक की निर्माण प्रक्रिया का प्रवाह

हमारी कंपनी मुख्य रूप से संयुक्त राज्य अमेरिका के ब्रशवेलमैन कं, लिमिटेड से कच्चे माल का उपयोग करती है।

रासायनिक घटक

----------------1.8 प्रतिशत -2 बनें। प्रतिशत (उच्च बेरिलियम श्रृंखला)

कोबाल्ट प्लस निकेल----------0.20 प्रतिशत (कम से कम)

कोबाल्ट प्लस निकेल प्लस आयरन----- 0.60 प्रतिशत (अधिकतम)

कॉपर--------------------शेष

स्थूल संपत्ति

विद्युत चालकता (आईएसीएस) ---22-25 प्रतिशत

लोच मापांक (साई) --- 18.5*10⁶

एक्युम हीट ट्रीटमेंट BeCu कच्चे माल की 1/4h या 1/2h कठोरता को 373HV से अधिक कठोरता तक बढ़ा सकता है, ताकि BeCu उत्पादों की लोच आवश्यकताओं को सुनिश्चित किया जा सके।

प्रमुख पैरामीटर:

निर्वात डिग्री:<1Pa

तापमान: 600 एफ

भिगोने का समय: 2 घंटे

सुरक्षात्मक गैस: नाइट्रोजन

शुद्धता: 99.9999 प्रतिशत

उत्पादों के लिए Iपर्यावरण आवश्यकताएँ

हमारे उत्पाद एसजीएस रिपोर्ट, आरओएचएस रिपोर्ट, पहुंच, हलोजन-मुक्त (एचएफ) रिपोर्ट आदि की आवश्यकताओं को पूरा करते हैं।

उत्पादन प्रक्रिया और प्रौद्योगिकी के प्रश्न और उत्तर

क्यू: 1 क्या होगा अगर मात्रा के उत्पादन के संबंध में ग्राहकों के चित्र पर कुछ समस्याएं हैं?

ए 1: हमारी इंजीनियरिंग प्रासंगिक समस्याओं के बारे में चर्चा करने के लिए संशोधित सलाह प्रदान करेगी और फिर ग्राहकों को आगे की पुष्टि करने के लिए सौंप देगी।

Q2: क्या होगा अगर ग्राहकों के पास ड्राइंग के बिना केवल एक नमूना है?

A2: ग्राहकों से अपेक्षा की जाती है कि वे आपका नमूना हमारी कंपनी को भेजें और हमारा गुणवत्ता विभाग समग्र आयाम माप करेगा। फिर हमारा इंजीनियरिंग विभाग ग्राहक के साथ फिर से पुष्टि करने के लिए ड्राइंग प्रदान करेगा।

Q3: हमारे मानक BeCu Fingerstock की संरचना डिजाइन आधार क्या है?

A3: BeCu फ़िंगरस्टॉक एक मजबूत प्रतिस्थापन क्षमता का आनंद लेता है, हमारे मानक उत्पाद उचित संरचना और परिरक्षण प्रदर्शन सुनिश्चित करने के लिए BeCu फ़िंगरस्टॉक के सार्वभौमिक मानक को संदर्भित करते हैं।

Q4: सॉफ्टनिंग तकनीक के उत्पादों का उपयोग क्यों नहीं किया जाता है?

A4: सॉफ्टनिंग टेक्नोलोय रासायनिक उपचार पद्धति का उपयोग है। उपचार के बाद सॉफ्टनिंग की मोटाई एक समान नहीं होती है, अगर इलेक्ट्रोप्लेटेड नहीं होता है तो सतह गंदी हो जाएगी, आदि, इसकी उपस्थिति को प्रभावित करती है।

Q5: गर्मी उपचार इन्सुलेशन 600F है। क्या तुम इसे बदल सकते हो?

ए 5: यह अमेरिकी सामग्री कारखाने द्वारा प्रदान किया जाने वाला सबसे अच्छा गर्मी उपचार तापमान है और हमारी कंपनी इसे बदल नहीं सकती है;
